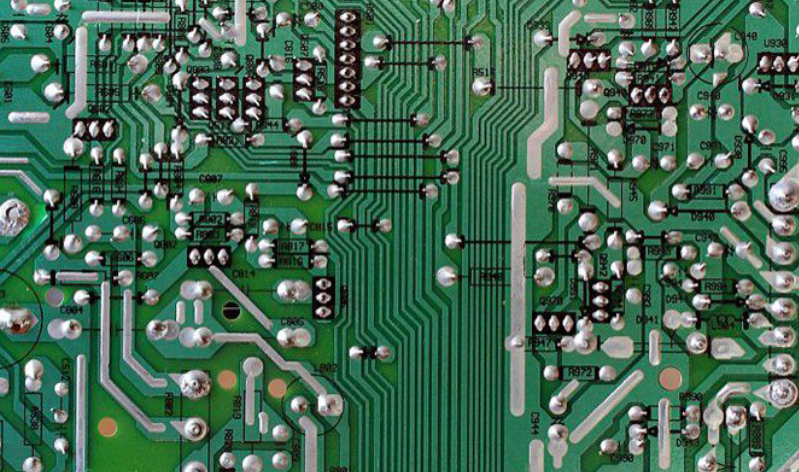

在電子制造業的“江湖”里，PCB（印刷電路板）就像電子設備的“骨架”——稍有焊點虛接、線路短路，輕則設備罷工，重則引發召回危機！然而，傳統的人工目檢如同“人肉掃描儀”，不僅效率低、易疲勞，還常常上演“漏檢驚魂夜”，讓工廠老板們直呼：“這屆質檢員太難帶了！”

但今天，一個劃時代的救星來了——新一代AI視覺檢測系統，讓PCB生產徹底告別“肉眼凡胎”，直擊零缺陷目標！這背后究竟藏著什么黑科技？讓我們掀開它的“智慧面紗”！

一、人工目檢的“三大暴擊”：效率、成本、漏檢率

曾幾何時，PCB質檢是工廠的“修羅場”：

效率暴擊：質檢員用放大鏡“瞪眼到天明”，每分鐘只能查幾塊板，而一條產線日產能輕松破萬，速度差距堪比“烏龜追高鐵”；

成本黑洞：高精度檢測依賴進口設備，百萬投入讓中小企業“望板興嘆”，更別提人工培訓、復檢返工的無底洞；

漏檢驚魂：肉眼難辨的微米級虛焊、焊錫球等缺陷，漏檢率高達15%，客戶投訴和召回風險如影隨形。

二、AI視覺檢測的“降維打擊”：從人眼到火眼金睛

新一代視覺檢測設備，憑借“AI算法+3D成像”的黃金組合，直接對傳統檢測發起“技術革命”！

1. 3D視覺：讓缺陷“立體現形”

傳統2D檢測只能“平面掃描”，遇到焊點高度不均、側壁虛焊等問題，瞬間“眼神渙散”。而搭載3D點云成像技術的視覺檢測設備，通過多角度光源和高速相機，0.1秒生成焊點的“立體身份證”——高度、輪廓、紋理一覽無余！連0.02mm的橋接缺陷都無所遁形48。

2. 深度學習：AI學霸的“質檢內卷”

你以為算法只會“照本宣科”？這套系統的AI內核堪稱“卷王”：

小樣本速成：傳統模型需上萬張缺陷圖“喂數據”，而它僅憑100張樣本就能自主生成特征，換線調試時間縮短70%；

缺陷全科醫生：虛焊、漏焊、焊錫球……20+類缺陷一網打盡，連X光都難發現的內部微裂紋也能“揪出來”；

越用越聰明：每檢測一塊板，系統自動學習新特征，誤判率隨產能“反向狂飆”，堪稱“質檢界的AlphaGo”。

三、實戰案例：從“翻車現場”到“零缺陷神話”

某知名電子廠引入視覺檢測設備后，畫風突變：

效率狂飆：檢測速度提升至毫秒級，一條產線日檢10萬塊PCB，產能直接拉滿；

成本砍半：國產設備價格僅為進口的1/3，維護成本低到“老板笑醒”，半年回本不是夢4；

良率逆襲：因焊接缺陷導致的返工率從8%降至0.5%，客戶投訴量“斷崖式下跌”，甚至收到“質量標桿”錦旗。

四、未來已來：零缺陷只是起點！

這場技術革命只是序章！隨著5G高頻材料和柔性電路板的普及，融合多光譜成像、X射線透視的“超級視覺檢測設備”即將登場。而AI算法還將進化成“預言家”——通過實時數據分析，提前預警生產線隱患，讓缺陷從源頭“胎死腹中”！

從“人眼戰戰兢兢”到“AI火眼金睛”，PCB質檢的進化史印證了一個真理：科技才是第一生產力！如果你的工廠還在為漏檢率和成本頭疼，是時候讓視覺檢測設備的“AI天團”上場了——畢竟，江湖不相信眼淚，只認效率和零缺陷！
